Sistema de Lorenz

Sistema de Lorenz#

El atractor de Lorenz es un sistema tridimensional determinista de comportamiento caótico. Esto es, dados los mismos parámetros iniciales, y en el mismo instante de tiempo, obtendremos los mismos resultados, más sin embargo, será extremadamente sensitivo a estos, dando el sello característico de la Teoría del caos.

Pequeña historia#

Entre los sistemas caóticos conocidos resalta la atmósfera terrestre, la cual Lorenz como meteorólogo estudiaba.

Trabajando en un sistema de 12 variables, quiso replicar uno de sus cálculos anteriores. Dejó la computadora haciendo el trabajo, fue por un café, y cuando regresó, a pesar de haber partido de los mismos parámetros iniciales, obtuvo un resultado absurdamente distinto. ¿Qué había pasado?

La computadora que Lorenz había usado no estaba averiada, los números que introdujo habían sido redondeados por milésimas. Los cálculos eran correctos, y sin embargo los resultados arrojaban condiciones climáticas totalmente separadas, es así como Lorenz descubre el caos.

Simplificando la ecuación para facilitar su estudio, formuló el siguiente sistema:

\[\begin{split} \begin{aligned} \frac{\mathrm{d}x}{\mathrm{d}t} &= \sigma\left(y-x\right) \\ \frac{\mathrm{d}y}{\mathrm{d}t} &= x\left(\rho - z\right)-y \\ \frac{\mathrm{d}z}{\mathrm{d}t} &= xy-\beta z \end{aligned} \end{split}\]

Donde \(\sigma\), \(\rho\) y \(\beta\) son constantes físicas atmosféricas.

  • Un sistema de 3 dimensiones que cambia dinámicamente con respecto al tiempo.

  • Es impredecible, pues no responde a ninguna ley.

  • Pero a la vez es determinista, pues dadas unas condiciones iniciales, podemos conocer su evolución exacta en el futuro.

  • Es caótico.

  • Sistema que luego se presentó junto al nombre del «Efecto mariposa».

Implementación en Python#

Python nos proporciona librerías fascinantes como numpy y matplotlib para trabajar con matrices y visualización de datos. Si conocemos el fenómeno numéricamente, podremos representarlo. Para ello, trabajaremos con la misma ecuación definida por Lorenz en 1963, calcularemos todos sus puntos para un intervalo de tiempo definido, y los llevaremos a una gráfica tridimensional, donde está la belleza de estas ecuaciones.

Tareas propuestas#

A continuación, las resoluciones de las 5 tareas propuestas para el proyecto final.

Tarea 1#

Implemente la función representativa del sistema en lenguaje Python. Tenga en cuenta que la variable de estado sería un ndArray de 3 dimensiones. Por otra parte, la función recibe los parámetros de entrada \(\sigma\), \(\rho\) y \(\beta\).

Definimos la función solve_lorenz en un estado cualquiera (x, y, z) con parámetros físicos definidos.

Nótese que en los argumentos está presente un instante t, este nos servirá para implementar la función directamente en la Tarea 2.

import matplotlib.pyplot as plt
import numpy as np
from scipy.integrate import odeint

def solve_lorenz(state, t, sigma, rho, beta):
    x, y, z = state

    dx = sigma * (y - x)
    dy = x * (rho - z) - y
    dz = (x * y) - (beta * z)
    return dx, dy, dz


# Ejemplo resolviendo para ciertas condiciones iniciales
solve_lorenz((1, 1, 1), t=1, sigma=10, rho=28, beta=8 / 3)

(0, 26, -1.6666666666666665)

Tarea 2#

Escriba el código correspondiente a la simulación de este sistema para un intervalo de tiempo \(t\in\left[0,100\right]\) que contenga \(3000\) valores equidistantes. Además use los parámetros \(\sigma=10\), \(\rho=28\), \(\beta = 8/3\) y el vector de condiciones iniciales \(\left(1, 1, 1\right)\). Emplee para ello la función odeint.

Para esto, definiremos un estado de coordenadas iniciales initial_state y con ayuda de la función numpy.linspace crearemos intervalos de tiempo espaciados uniformemente.

initial_state = (1.0, 1.0, 1.0)
sigma, rho, beta = 10, 28, 8 / 3

t = np.linspace(0, 100, 3000)

print("Valores equidistantes de t:", t.size)

Valores equidistantes de t: 3000

La función odeint, ordinary differential equations integration, como su nombre indica, nos ayudará a resolver el sistema (con la función solve_lorenz previamente implementada) para una secuencia de puntos t en el tiempo.

states = odeint(solve_lorenz, initial_state, t, args=(sigma, rho, beta))

xs = states[:, 0]
ys = states[:, 1]
zs = states[:, 2]

Si bien es cierto pudo resolverse el sistema un número determinado de veces para un dt definido y almacenar los resultados en 3 vectores, resulta más fácil, al ser una ecuación diferencial ordinaria simple, usar odeint para este trabajo.

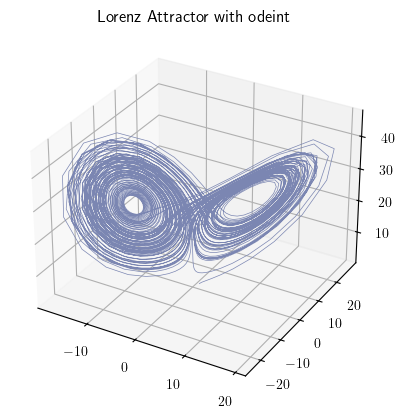

Ahora instanciamos un pyplot.figure con proyección 3d para representar los datos obtenidos.

ax = plt.figure().add_subplot(projection="3d")
ax.plot(xs, ys, zs, lw=0.5, c="#7B86B2")
ax.set_title("Lorenz Attractor with odeint")
plt.show()
../_images/053499253008e0a990c3956d8d031970943f7a434950d49b24d37df39499233b.png

Tarea 3#

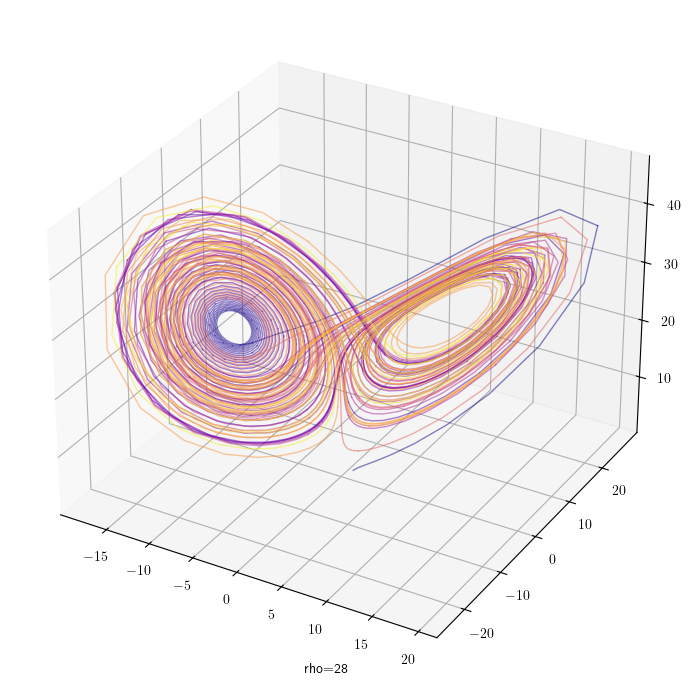

Cree una gráfica en 3 dimensiones que utilice la paleta de colores llamada plt.cm.plasma para representar la solución la cual deberá de tener una forma similar a la Figura 1.

matplotlib.pyplot.cm proporciona una lista de colormaps cuyos elementos están listados en plt.colormaps().

El colormap “plasma” está disponible en matplotlib.pyplot.cm.plasma

cmap = plt.cm.plasma
print("Tipo del objeto colormap:", type(cmap))
# Los colores pueden ser accedidos directamente por indexación
print("Elemento indexado:", cmap(0))

Tipo del objeto colormap: <class 'matplotlib.colors.ListedColormap'>
Elemento indexado: (0.050383, 0.029803, 0.527975, 1.0)

Para ordenar el trabajo, podemos envolver el proceso de la Tarea 2 dentro de una función que reciba el estado inicial y las constantes.

Trabajaremos de la misma forma, pero en lugar de plotear directamente los resultados del odeint, los iteraremos para aplicar en intervalos s los valores correspondientes de nuestro colormap.

def lorenz_attractor(state0, parameters, ax=None, text_offset=0.01):
    sigma, rho, beta = parameters
    n = 3000
    t = np.linspace(0, 100, n)

    # Resolvemos las ecuaciones para la secuencia de puntos t
    states = odeint(solve_lorenz, state0, t, args=(sigma, rho, beta))
    xs = states[:, 0]
    ys = states[:, 1]
    zs = states[:, 2]

    if ax is None:
        ax = plt.figure(figsize=(7, 8)).add_subplot(projection="3d")

    # Intervalos de 10 unidades de ancho
    s = 10

    # Iteramos en estos intervalos aplicando el colormap correspondiente
    for i in range(0, n - s, s):
        ax.plot(
            xs[i : i + s + 1],
            ys[i : i + s + 1],
            zs[i : i + s + 1],
            color=cmap(i / n),
            alpha=0.5,
            lw=1,
        )

    ax.text2D(0.44, text_offset, f"rho={rho}", transform=ax.transAxes)
    ax.figure.tight_layout()
    return ax.figure


# Condiciones iniciales propuestas en la Figura 1
lorenz_attractor((1, 1, 1), (10, 28, 8 / 3)).show()
../_images/147d03af673d9d352ed971074ea0707d9508ae3baad4262d25a7d821d419f457.png

Tarea 4#

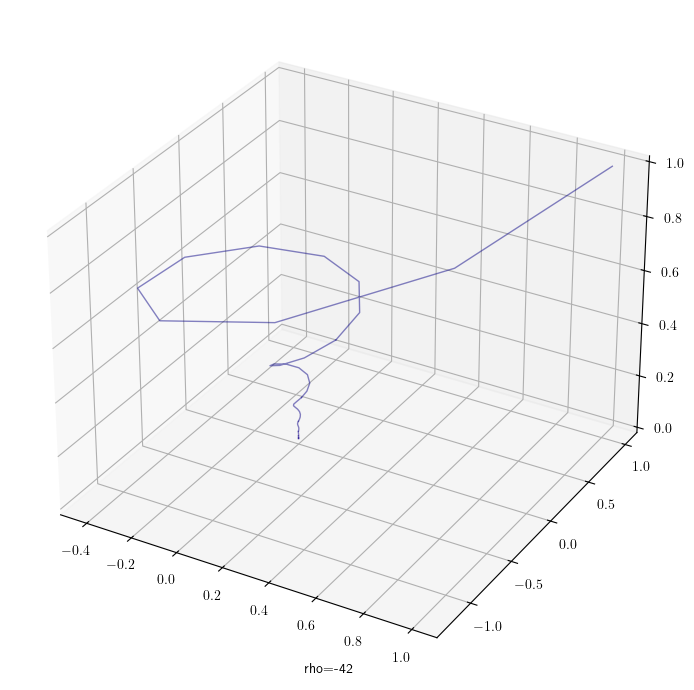

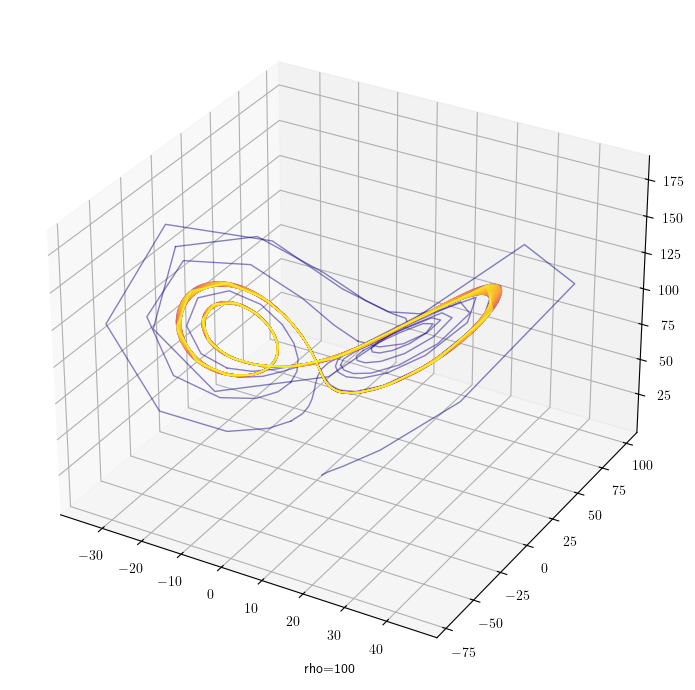

Solucione el mismo problema con los mismos parámetros a excepción de \(\rho\) el cual tomará los valores \(−42\), \(15\), \(28\) y \(100\). Almacene las respuestas en dos listas, una para el parámetro \(\rho\) y la otra para la solución correspondiente.

Entonces, almacenamos los 4 valores para la constante \(\rho\) en rho_values y ejecutamos nuestro lorenz_attractor para cada valor de \(\rho\), con todo lo demás constante, obteniendo así los resultados esperados.

rho_values = [-42, 15, 28, 100]
solutions = [lorenz_attractor((1, 1, 1), (10, rho, 8 / 3)) for rho in rho_values]

for solution in solutions:
    solution.show()
../_images/bd32fa851395e0ad0366dbabc35acf3f95840f4c6a79053f8615c46aaed62131.png ../_images/a5392686672750c78ea567d46db97aec24ab750002ab2ed0552e861c17b3decc.png ../_images/147d03af673d9d352ed971074ea0707d9508ae3baad4262d25a7d821d419f457.png ../_images/8fe7a99466c131fcce87f6375a4715d9e6f7a0ed68d5e10e7e0d1aa428a63fb7.png

Tarea 5#

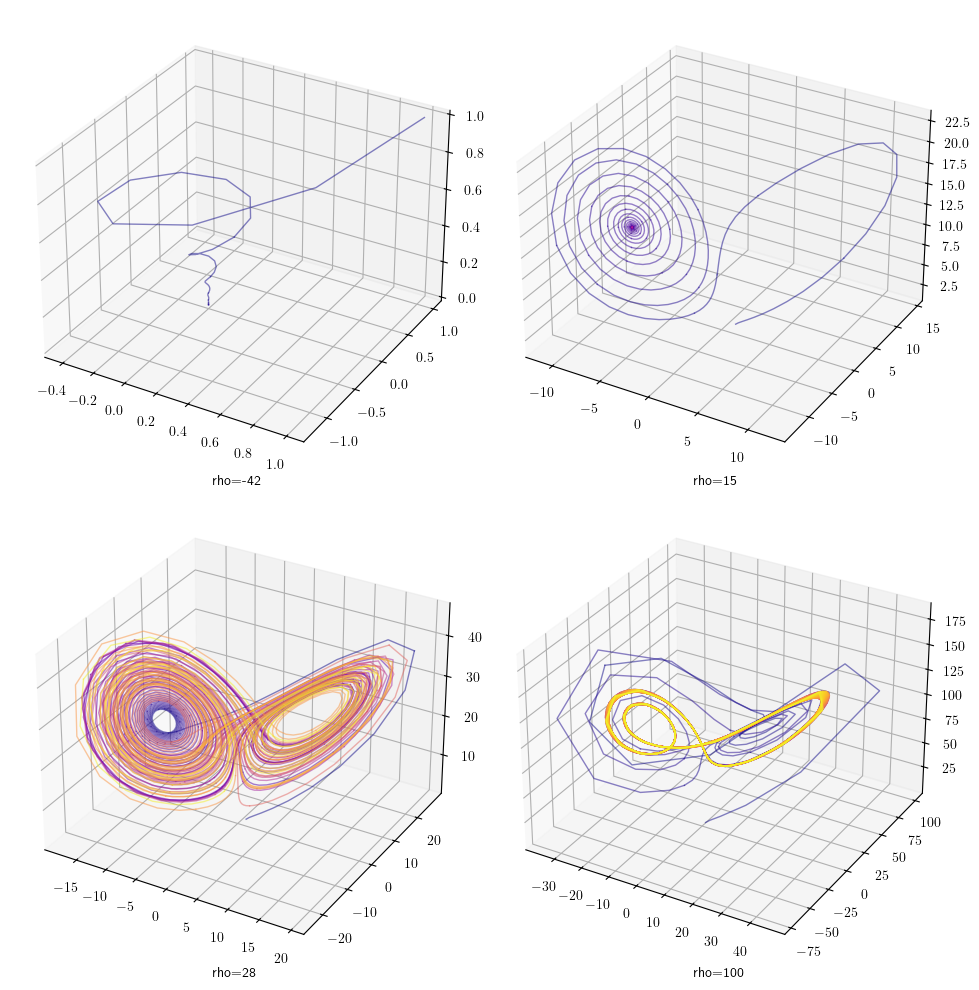

Cree gráficas de 3 dimensiones para representar cada solución, todas en la misma figura. Para ello cree una figura de 2 fila y 2 columnas. Coloque en el texto del título de la gráfica el parámetro \(\rho\) igualado al valor correspondiente en cada caso. Garantice que la figura tenga un tamaño de \(10\times 10\).

Definimos el parámetro para la figura, size=(10, 10) con 2 filas y dos columnas, esto es, 4 subplots dentro de ella.

rows, cols = 2, 2
size = (10, 10)

Instanciaremos la figura e iteraremos los axes bidimensionalmente para cada axe de la figura con un valor específico de \(ρ\). Esto con ayuda de numpy.ndindex, obteniendo el resultado deseado.

# Instanciamos nuestra figura y sus axes
fig, axs = plt.subplots(rows, cols, figsize=size, subplot_kw=dict(projection="3d"))

# Transformamos el array a uno bidimensional de rows×cols
rho_values2d = np.array(rho_values).reshape(rows, cols)

# Iteramos en (0, 0), (0, 1), (1, 0), (1, 1)
for row, col in np.ndindex((rows, cols)):
    rho = rho_values2d[row, col]
    # Introducimos el eje correspondiente en nuestra función
    lorenz_attractor((1, 1, 1), (10, rho, 8 / 3), ax=axs[row, col], text_offset=-0.03)

fig.show()
../_images/9a01ec283b073ad015c7e13b4bf4421be8ca074ee25059279307574ddfca071e.png

Butterflies: despedida#

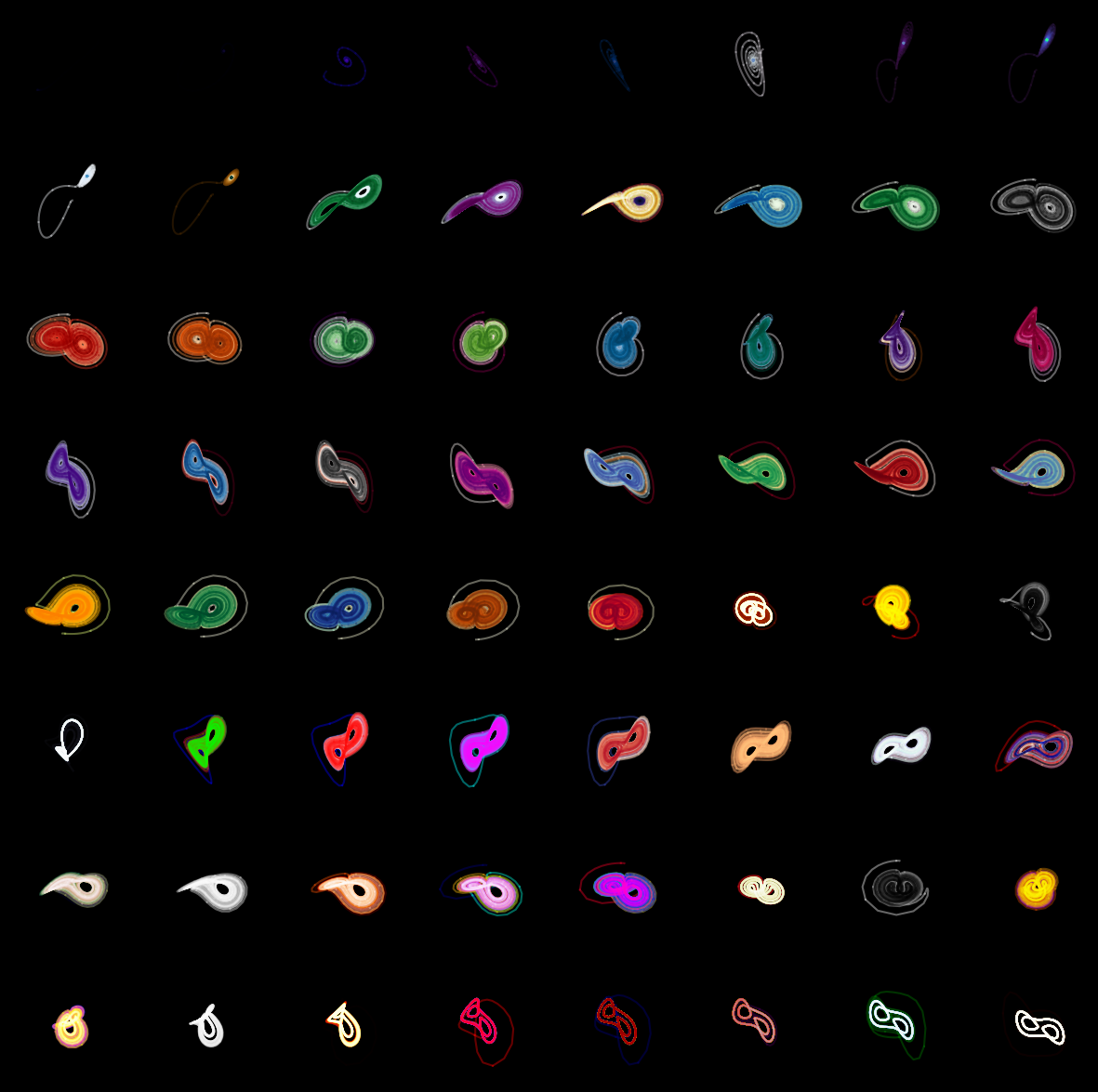

Para concluir el proyecto, definiremos la función butterfly para iterar una figura de \(n×n\) dimensiones.

Lo hermoso ahora es jugar con las constantes físicas y el ángulo de visualización de los subplots, iterando entre los colormaps disponibles añadiendo un fondo negro y removiendo los ejes, dando como resultado un deleite visual por cortesía de Edward Norton Lorenz.

fsize = (15, 15)
ndim = 8


def butterfly(ax, colormap, rho, angle):
    tmax = 100
    n = 10000
    sigma, rho, beta = (10, rho, 2.667)
    u0, v0, w0 = (0, 1, 1.05)
    t = np.linspace(0, tmax, n)

    soln = odeint(solve_lorenz, (u0, v0, w0), t, args=(sigma, rho, beta))
    # Interpolate solution onto the time grid, t.
    x, y, z = soln[:, 0], soln[:, 1], soln[:, 2]

    ax.set_facecolor("k")

    s = 10
    cmap = getattr(plt.cm, colormap)
    for i in range(0, n - s, s):
        ax.plot(
            x[i : i + s + 1],
            y[i : i + s + 1],
            z[i : i + s + 1],
            color=cmap(i / n),
            alpha=0.4,
        )

    # Remove all the axis clutter, leaving just the curve.
    ax.set_axis_off()
    ax.view_init(angle, angle)


axs = plt.figure(facecolor="k", figsize=fsize).subplots(
    ndim, ndim, subplot_kw=dict(projection="3d")
)

for i, (row, col) in enumerate(np.ndindex((ndim, ndim))):
    butterfly(axs[row, col], plt.colormaps()[i], rho=2.5 * i, angle=10 * i)
../_images/5d02d0a735314f5b7f086981bbf4f4666f87630e41513e3e2cef2722a1f4b90e.png
